| Opis |

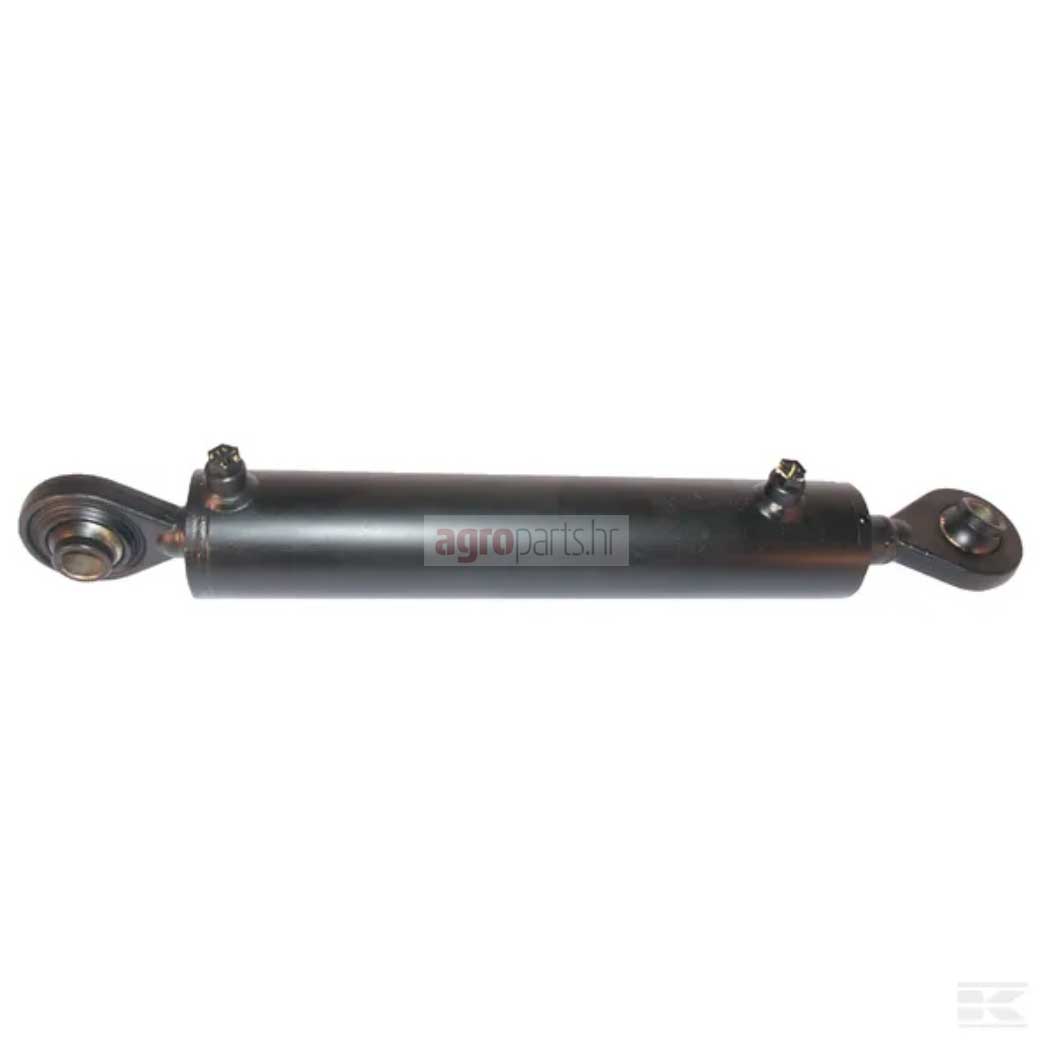

Toplink cilindri serije Cronus tip TEN/TEV
|
|
|---|---|---|
| Primjena |
Za kategoriju 1 i 2
|
|
| Svojstva |
|
|
| Tehničke informacije |
|
|
| Kategorija primjene |
Topling
|
|
| Promjer šipke |
30 mm
|
|
| Tip |
Dvostruko djelovanje
|
|
| Stroke |
150 mm
|
|
| Min. duljina |
390 mm
|
|
| Maksimalni radni pritisak |
250 BAR
|
|
| Vrsta montaže – cilindarski priključak |
Ležaj
|
|
| Montažni promjer (širina) – spoj cilindra |
19,4 mm
|
|
| C Promjer montažnog navoja – spoj cilindra |
0,95 cm
|
|
| Vrsta montaže – priključak šipke |
Ležaj
|
|
| Montažni promjer (širina) – spoj šipke |
19,4 mm
|
|
| Maks. vučni kapacitet na 200 bara |
2513 kg
|
|
| Maks. potisni kapacitet na 200 bara |
3926 kg
|
|
| Promjer montažne rupe – spoj šipke |
19,4 mm
|
|
| Maksimalna brzina klipa |
0,1 m/s
|
|

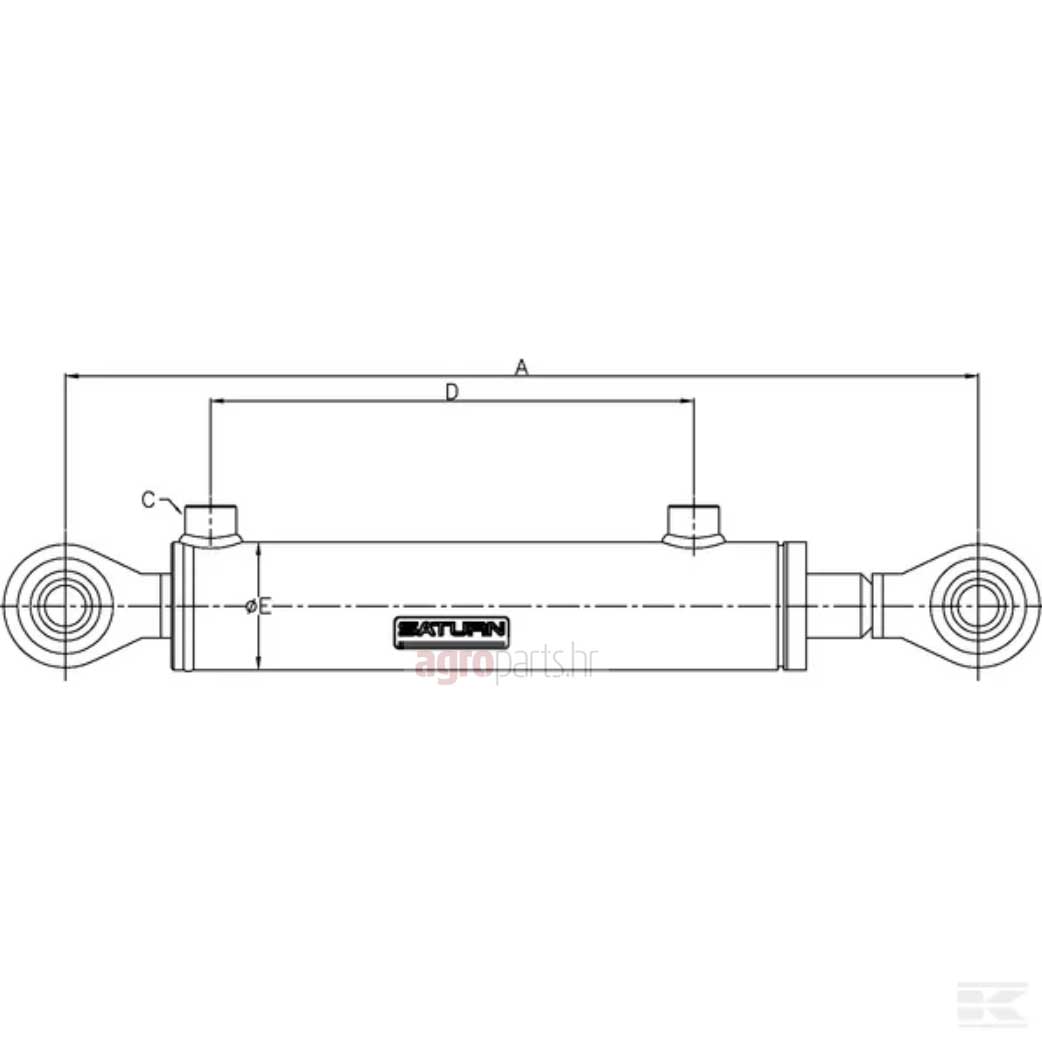

| E Vanjski promjer |
60 mm
|
|
| Promjer montažne rupe – spoj cilindra |
19,4 mm
|
|
| Kategorija |
1
|
|
| A Min montažni razmak |
390 mm
|
|
| Nazivni tlak |
200 BAR
|
|
| Boja |
Crna
|
|
| RAL kod boja |
9005
|
|
| Površinska obrada šipke |
Kromirana
|
|
| Materijal cilindra |
Željezo ST52
|
|
| Materijal štapa |
Željezo 20MnV6
|
|
| D Udaljenost uljnih priključaka |
187,5 mm
|
|
| Unutarnji promjer |
50 mm
|
